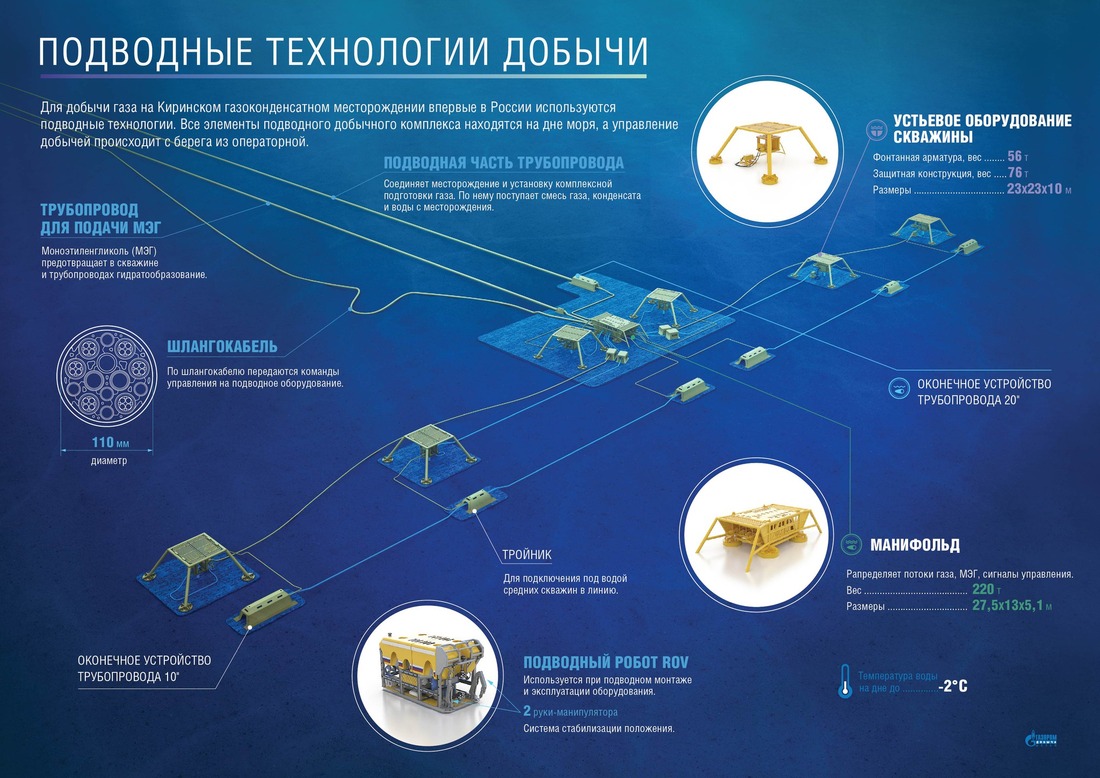

Подводный добычной комплекс

Подводный добычной комплекс представляет собой несколько скважин, оборудованных подводной фонтанной арматурой, системой управления, газосборными трубопроводами, и все это находится на морском дне. Газ от скважин поступает к манифольду (своего рода сборный пункт) и далее по основному газопроводу доставляется на берег на установку комплексной подготовки газа.

Подводное добычное оборудование, находящееся на дне Охотского моря без платформ и других надводных конструкций, дает возможность добывать газ подо льдом, в сложных климатических условиях, исключая влияние природных явлений. Это позволяет избежать многих рисков, присущих работам в неблагоприятных природных и климатических условиях.

Подобные технологии уже использовались в других странах, например, в Норвегии на месторождениях Снёвит и Ормен Ланге, но в России будут впервые применены именно на Киринском месторождении. Технологии подводной добычи надежны и позволяют осуществлять промышленную деятельность с минимальным негативным воздействием на экологическую систему региона.

Устьевое оборудование скважины


Проект освоения месторождения предусматривает 7 скважин. Подводная фонтанная арматура типа «елка» позволяет регулировать подачу газа из скважины. Противотраловая защитная конструкция защищает фонтанную арматуру от механического воздействия.
Вес вместе с защитой141 т
Размеры23x23x10 м

Манифольд


Газ от скважин поступает к манифольду (сборный пункт). Устройство представляет собой несколько трубопроводов, закрепленных на одном основании, рассчитанных на высокое давление и соединенных по определенной схеме. Манифольд распределяет потоки газа, моноэтиленгликоля (МЭГ), химических реагентов и сигналы управления подводным добычным комплексом.
Расчетное давление коллектора250 атм
Расчетное давление шлейфов345 атм
Вес220 тонн
Размеры27,5x13x4,9 м
Глубина установки

около 100 м

Тройник


Тройник трубопровода предназначен для подключения средних скважин в линию, которая соединена с манифольдом.
Присоединительный диаметр трубы10"
Ответвление8"
Вес12 тонн
Габариты4,3x3,5x2,5 м

Оконечное устройство


Оконечное устройство трубопровода предназначено для подлкючения под водой крайних скважин в линию, которая соединена с манифольдом.
Присоединительный диаметр трубы10"
Вес 26 тонн
Габариты 8,5x3,0x3,0 м

Трубопровод моноэтиленгликоля (МЭГ)


По трубопроводу от УКПГ до манифольда подается моноэтиленгликоль, необходимый для предотвращения кристаллизации. От манифольда МЭГ подается в скважину по внутрипромысловому шлангокабелю.

Длина29,3 км
Диаметр114,3 мм

Шлангокабель


Основной шлангокабель проложен по дну моря и соединяет манифольд с площадкой управления подводным добычным комплексом. По шлангокабелю передаются команды управления от операторной на подводное оборудование месторождения.

Внутрипромысловые шлангокабели соединяют манифольд с фонтанной арматурой скважин.

Длина29 км
Диаметр120 мм

Газопровод

Газопровод соединяет месторождение и установку комплексной подготовки газа (УКПГ). По нему пластовая смесь газа, конденсата и воды поступает с месторождения на УКПГ.

Длина подводной части28,7 км
Общая длина43,2 км
Диаметр

508 мм

Толщина стенки22,2 мм

Подводный робот ROV

Производит подводный монтаж оборудования. Имеет 2 руки-манипулятора и обладает системой стабилизации положения.
